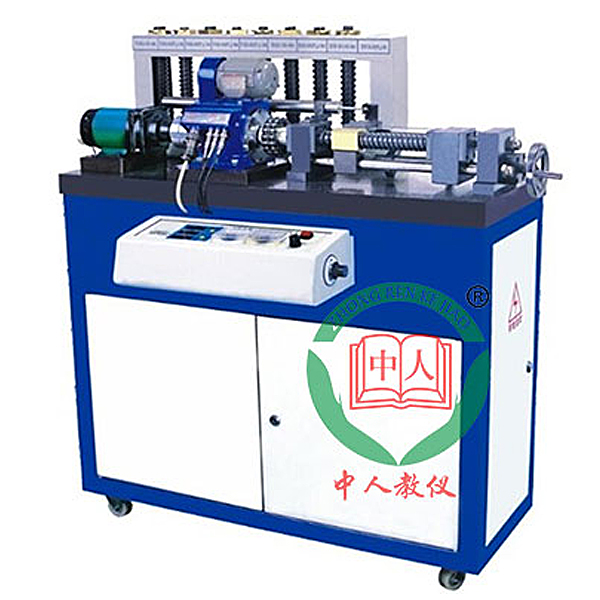

该实验台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测量试验实验，应用先进的数值收集传输系统和数值处置整理解析系统，是机械设计实验室的重要设备之一。
实验项目内容：
1.矩形、梯形、锯齿形螺旋副几何功能数值与位移关系测量试验；
2.矩形、梯形、锯齿形螺旋副的受力测量试验；
3.矩形、梯形、锯齿形螺旋副的传动效率测量试验与解析；
主要技术特别点：
1.实验台由带减慢速度器的直线DC调节速度电动机驱动，配备有设计巧妙的试件快速装卸和调节机构，写入螺杆端装备有转矩转动速度传感器，输出螺母端装备有直线位移传感器及负载装置。
2.配备有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测量试验不一样牙型不一样导程的螺旋传动写入转矩及转动速度、螺母位移线速度,计算其传动效率。
3.应用了高精确度的ZJ5转矩转动速度传感器，测量精确度为+0.27%;配备有数值收集放大传输系统和数值处置整理解析系统，应用RS232串行口与计算机数值连接，可清晰直观地显露各种数值及弯曲线。
4.实验台外观为作业台板+箱储物柜落地式构造，装备有可调地脚螺栓和活动轮，方便实验室调节布置。
主要配备及技术功能数值：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
螺旋传动功能数值与效率测量试验与解析实验台,传感器与检验测试技术实验台
一、实验台构成
传感器与检验测试技术实验台由主控台、振动源、温度（℃）源、转动源、传感器和相应的实验模板、数值收集卡及处置整理系统、实验台桌六部分构成。
1、主控台部分
提供高平稳的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直线DC稳压电源；主控台操作面板上还装备有电压（V）、频率、转动速度显露。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；气压源0－20kpa可调，数字电压（V）表：测量范围 0～20V，精确度高；频率/转动速度表：频率 1～9999Hz，转动速度 1～9999rpm；计时器： 0～9999s，精确到 0.1s；高精确度温度（℃）调动仪表（控制温精确度±0.5℃）；RS232计算机数值串行连接口。
2、三源板
加热源：0～220V 交流AC加热，温控在室温～150℃；转动源：2～24V 直线DC驱动，转动速度可调 0～3000rpm；振动源：振动频率 1Hz～30Hz（可调），共振频率 12Hz 左右。
3、LABVIEW数值收集卡及处置整理系统：
数值收集、连接口部分应用USB连接口，便运用户的实际使用。该收集器既能适用完全的实验要求，取代现有的仪表显露读数，也可作为科研人员直接的科研研发使用。具体技术功能数值参考规格如下：
1）3通道16位写入，最大钳位±20v，必须完成，为了防止烧坏通道。最小分辨率1mv，连续最大采样频率100khz，弯曲线必须光滑。 维修电工电子电动机与职业资格培训考评拟真系统（提供版权证书并现场演示）：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
2）全部传感器实验采样和控制系统必须用labview收集和控制。系统收集设定可分单步采样、定时采样、双向采样、与动态采样。在单步采样时可以以最小二乘法与端点法解析其最大非线性误差或最大迟滞误差，在动态实验时可以解析其写入波动线的频率、振幅或转动速度。支持打印功能，能把实验成果在实验结束后即可打印出来。收集卡硬件设定有程控放大功能，在测量小电压（V）时能有很高精确度。分辨率为1mv。学生可以自己编程和调节测试。
常见问题：
1、采购螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台，是否赠送安装、培训服务呢？
答：如果采购螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台。
4、你们的螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开螺旋传动参数与效率测试与分析实训台_传感器与检测技术实验台的发票，您需要提供开票资料。
