透明液压传动实验台,透明液压实验台-源头工厂

一、主要技术功能数值

1、电源：AC220V 50Hz

2、直线DC电源：写入AC220V 输出DC24V/2A

3、液压实验油泵电动机功率（W）：250W，配备有专用的电动机调节速度器，调节速度界限：0－1700r/min

4、实验作业时离液压实验台1.5m远处噪声≤58dB。

5、实验油路液流压力要求需0.5－1Mpa（油泵压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V 吸力30N

7、实验台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特别点

1、透明液压传动演示系统主要采用实验桌、实验台、液压元件和电器控制器件等结合套件构成。

2、实验桌、实验台为钢制双层亚光密纹喷塑构造，实验桌储物柜内部存储放液压元件等。

3、备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材操作面板上（操作面板带"T"沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。

4、实验元件均为透明有机材料制成，方便理解掌控把握几十种常用液压元件的构造，功能及用途。掌控把握几十种基础线路的作业原理，实验组装线路快捷、便利。

5、实验控制单元应用单独的继电器控制单元实行电气控制。

6、液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认识、线路搭建、关键元件测量试验、经典型系统测量试验界面。

6.1元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等

6.2元件拆卸装配分为学习掌控把握模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习掌控把握模式中提醒拆卸顺序，高亮显露，考核模式时拆卸与装配均无提醒，拆卸装配顺序出错时，将不能再实行下一步的拆卸装配。工量具栏内设定有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。

6.3液压元件组建造设计置有单向阀（液控、锥阀芯、球阀芯）、换向阀主体构造（O型、Y型、H型）、液压缸（拼接组装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的组建，每种组建实验全部应用了图形化的方法，经过拖拽设定好的图形，实行组建，图形库中有混淆图形。

6.4液压选型是经过液压原理图，然后选用泵的公称排量（12项，含11项混淆项）和压力等级（5项，含4项混淆项）、电磁溢流阀的选用（3项规格、3像压力等级、3项流量等级，均有混淆项）、滤油器的选用（多项选用含混淆项）、伺服阀的选用（多项选用含混淆项）、选用错误系统将自动实行提醒正确答案，选用完后按照提醒拖拽相应的工量具到高亮部位。

6.5线路查验是经过选用正确的备品备件，含有密封圈的选用、查验阀门开关等。然后下一步骤实行开机，按照提醒开机，开机后进入监控界面，按照提醒逐一开启设备，提醒的形式为文字与按钮高亮，

6.6液压缸压力测量试验经过后台界面的测量试验按钮进入实验，逐步分为启动摩擦测量试验、启动摩擦力、功能数值设定、开始测量试验、测绘制作弯曲线、停止测量试验。

6.7经典型系统测量试验分试运行、阶段响应测量试验、频率响应测量试验。以上测量试验均为经过后台监控界面实行实验。

6.8系统须能实行全方位旋转、放大、缩小观看其细节。而且整体同一平台，不得以单独的资源展现。

透明液压传动实验台,透明液压实验台

三、液压基础实验的换向线路

1、用手动换向阀的换向线路。

2、用中位机能换向阀的用锁线路。

3、用液控平向阀的闭锁线路。

4、压力调定线路。

5、二级压力控制线路。

6、用减压阀的减压线路。

7、用增压缸的增压线路。

8、用H型换向阀的卸载线路。

9、进油节流调节速度线路。

10、回油节流调节速度线路。

11、调节速度齿轮泵的换向调节速度线路。

12、调节速度齿轮泵和调节速度阀构成的复合调节速度线路。

13、流量阀短接的速度换接线路。

14、用调节速度阀串连联的二次进给同路。

15、用调节速度阀并联的二次进给同路。

16、用顺序阀的顺序动作线路。

17、用压力继电回的顺序动作线路。

18、用行程开关控制的顺序动作线路。

19、用行程换向阀的顺序动作线路。

20、串联液压缸的同步线路。

21、用先导型溢流阀控制的换向线路。

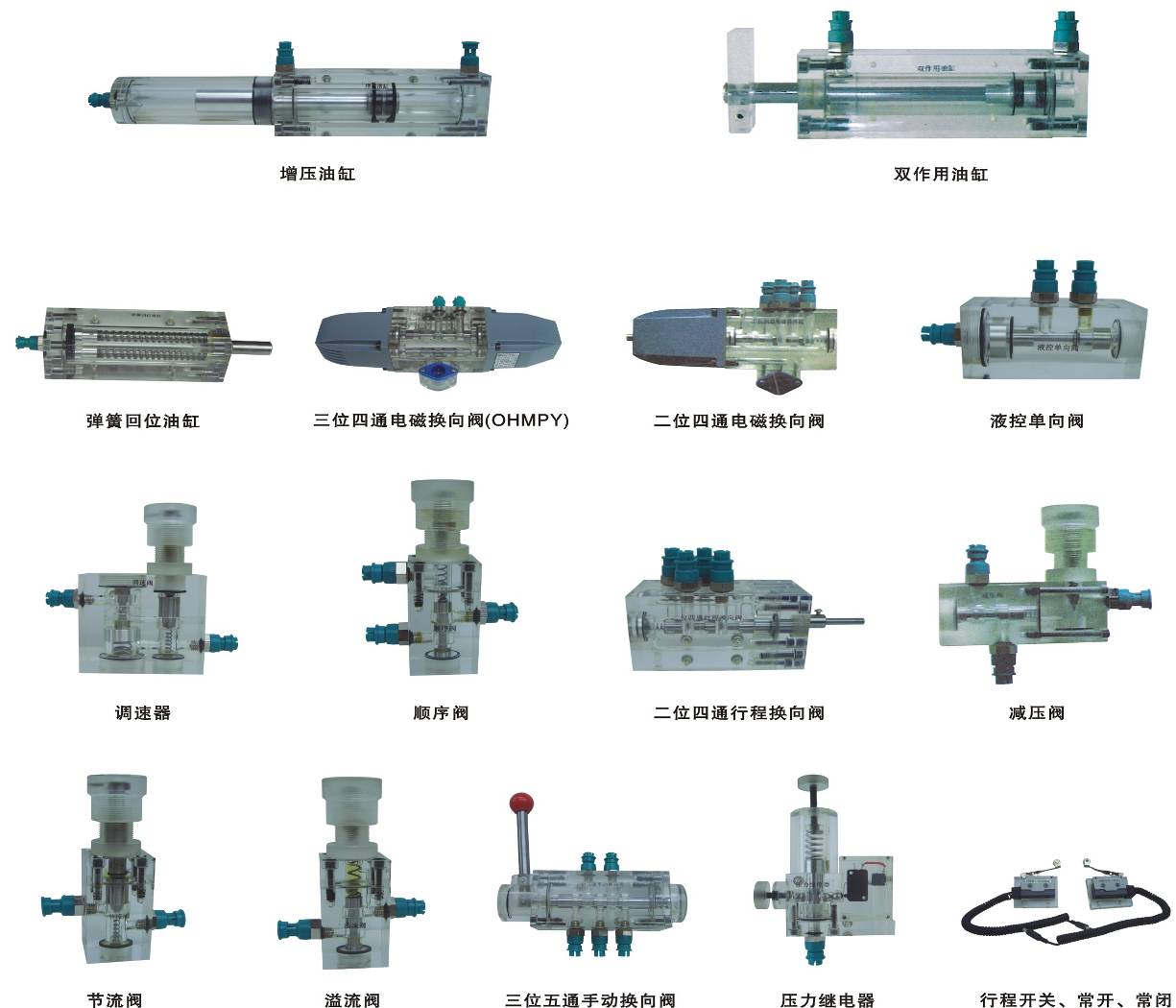

五、透明液压配备表单

序号	名称	型号	数量	备注
1	实验桌		1张
2	实验台		1台
3	继电器控制模型块		1块
4	双作用油缸（带行程撞块）	透明元件	2只
5	二位二通电磁换向阀	透明元件	1只
6	二位四通电磁换向阀	透明元件	2只
7	三位四通电磁换向阀（O型）	透明元件	1只
8	三位四通电磁换向阀（H型）	透明元件	1只
9	三位四通电磁换向阀（M型）	透明元件	1只
10	弹簧回位油缸	透明元件	1只
11	增压油缸	透明元件	1只
12	辅助油箱	透明元件	1只
13	单向阀	透明元件	2只
14	液控单向阀	透明元件	2只
15	溢流阀（直动式）	透明元件	2只
16	溢流阀（先导式）	透明元件	1只
17	节流阀（直动式）	透明元件	1只
18	调节速度阀	透明元件	2只
19	顺序阀	透明元件	2只
20	减压阀	透明元件	1只
21	二位四通行程换向阀	透明元件	1只
22	三位五通手动换向阀	透明元件	1只
23	压力继电器	透明元件	1只
24	压力表	透明元件	3只
25	三通接头	透明元件	7只
26	四通接头	透明元件	3只
27	行程开关（常开）		2只
28	行程开关（常闭）		2只
29	透明液压皮管		20米
30	油盘		1只
31	油箱		1只
32	机泵组		1套
33	L-HL46号液压油		5kg
34	电磁阀通用连接线		3条
35	压力继电器插头线		1条
36	螺丝刀6×100（一字、十字）		各1把
37	剪刀		1把
38	活动板手		1把
39	尖嘴钳		1把
40	内六角扳手M5		1把
41	内六角扳手M6		1把
42	内卡簧钳		1把
43	外卡簧钳		1把
44	快速油接头		5只
45	透明液压使用指导书		1册
