公差协作示教陈列储物柜是机械零件设计图样上的一项重要技术要求是机械设备的静态和动态几何精确度的重要构成部分。科学技术的发展和生产水平的提升,对机械设备的几何精确度也提出了越来越高的要求,几何精确度已经形成了一门单独的技术学科,并而且受到学术界和工程技术界有识之士的高度重视。
二、技术规格:

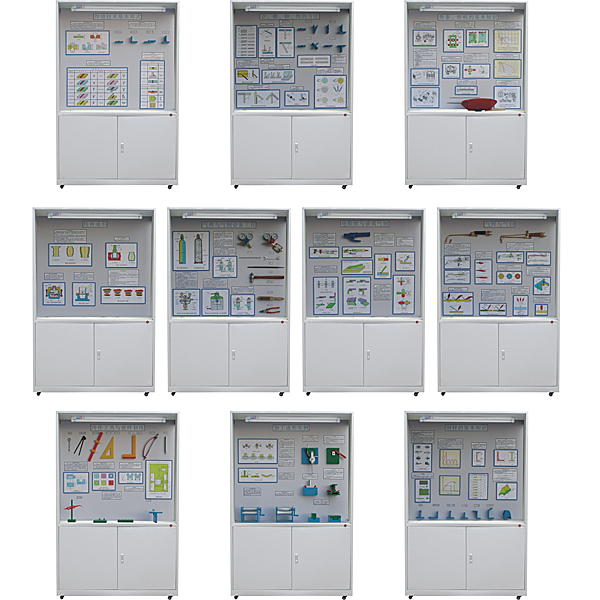

1、本陈列储物柜共分六个单体陈列储物柜构成,陈列储物柜体外观尺寸:1200×400×1900mm(长×宽×高)。
2、储物柜体应用SPCC冷扎板焊接(或铝木构造)而成,表面应用中温磷化喷塑制作,储物柜体刚性好。储物柜内陈列操作面板为超豪华铝塑夹层板,承载性好。板面附有必要的图表和文字说明,外观美观大方,经久耐用。
3、储物柜背设定有对开门,有利维护设备和便利维修。
4、储物柜下部设定有储物柜箱,便利存放单个模型、实验箱及相关实验文档。
5、储物柜底装备有万能转向轮,便利位移,符合人机工程要求。
6、模型材料应用实物、亚克力有机板与工程塑料制造。
7、虚拟拟真教学系统
机械实验安全教育虚拟拟真系统:本系统基于unity3d研发,系统应用三维(3D)漫游的形式,可经过键盘控制位移,鼠标控制镜头方向,设定有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验实行时,三维(3D)漫游画面应用箭头与脚印图案提醒位移至实验位置,机械对象周围圆圈显露了作业半径,实验过程伴有三维(3D)机器人的对话框提醒。
A、机械安全距离实验内容含有概括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选用进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象作业半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并实行下一实验,*终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全写入、安全控制、安全输出、其他)、生产厂家、设备清单(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。装配位置有蓝色闪烁框体结构提醒,实验流程:选用安全护栏并装配、选用安全连锁开关(或选用安全光幕、安全垫、安全激光扫描仪)并装配、选用安全控制器并装配至电气控制箱式模型块、选用安全继电器并装配至电气控制箱式模型块、点击电气控制箱式模型块上的启动按钮。若进入危险区域时,系统将提醒报警音,而且机械对象停止作业,选用电气控制箱式模型块上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的装配,正确装配安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选用,*终10项考核点选好后,提供并上交确认,系统自动得出总分数以及各考核点的得分情况。
D、系统须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本系统的VR装配包便运用户拓展为VR实验,VR设备及系统装配调节测试不需提供。
机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器:进入系统后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器:进入系统后应用视频的形式播放内容,视频内容应含有:零件名称(扫描二维码可看零部位件名称)、拆卸装配演示(含有拆卸、装配)、虚拟拆卸装配(含有整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器:点击进入后自动跳转到edrawings界面,模型均为三维(3D)模型,经过点击零部位件显露零部位件名称,可360°全方位旋转、放大、缩小、平移,同时可经过位移零部位件功能,将整个减慢速度器实行拆卸组装,同时可以选用主页按钮回到减慢速度器*初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能,可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认识、拆卸装配演示、实战实操。
1、零件认识:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维(3D)模型与零件名称,随意零件均可实行360°旋转
2、拆卸装配演示:内置2个案例,将鼠标位移到某一零件位置时(底座与轴承座除外),该零件自动放大,并显露零件名称,设定有拆卸与装配按钮,功能由系统自动完成轴系构造拆卸与装配。三维(3D)场景均可实行360°全方位旋转、放大、缩小、平移。
3、实战实操:三维(3D)零件整齐摆放于桌面,由学生手动选用对应的零件并位移至轴系构造上,摆放顺序正确而且位置正确时零件才能装配上去,设定有重新开始按钮,便利学生重新实行虚拟实验。将鼠标位移到某一零件位置时(底座与轴承座除外),该零件自动放大,并显露零件名称。
C、常见机械机构设计与拟真可选铰链四杆机构设计与解析、III型曲柄摇杆机构设计与解析、偏置曲柄滑块机构设计与解析、曲柄摆动导杆机构设计与解析、铰链四杆机构轨迹、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能写入相对应的功能数值,由系统自动计算功能数值,并可实行动作拟真和自动测绘制作弯曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模仿)8种
E、汽油机发动机的虚拟拆卸装配可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设定有拆卸按钮、装配按钮、重新开始、分解查看按钮,将鼠标位移到某一零件位置时,该零件自动放大,并显露零件名称,功能由系统自动完成轴系构造拆卸与装配。使用分解查看按钮时,曲轴箱或配气系三维(3D)模型自动展示爆炸图,可实行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维(3D)零件均整齐摆放于桌面,均由学生手动选用对应的零件并位移至机构上,当摆放顺序正确而且位置正确时零件才能装配上去,设定有重新开始按钮,便利学生重新实行虚拟实验。将鼠标位移到某些零件位置时,自动显露零件名称。
三、陈列储物柜详细简介:
序号和名称 | 陈列储物柜内模型内容 |

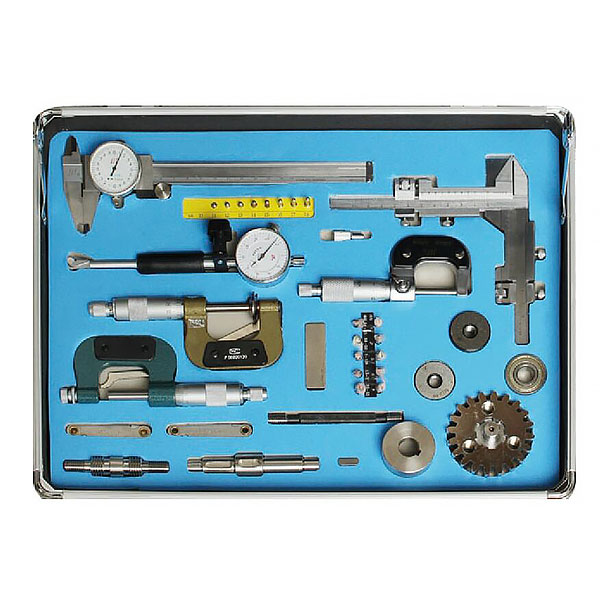

第1储物柜:量具的使用 | 带深度的游标卡尺;高度游标卡尺;外径千分尺;深度游标卡尺;深度千分尺;外卡钳;内卡钳;塞规;水平仪;厚薄规。 |
第2储物柜:直线与平面度 |
直线度(1给定方向)3件;直线度(2在给定向上)一个方向;直线度(互相垂直的两个方向);直线度(在随意方向上)2件;平面度2件;平面度误差判别法(1) 三个高点与一个低点;(2)两个高点与二个低点;(3)两个高点与一个低点; 直线度误差判别法(给定平面内);直线度误差判别法(给定方向);直线度误差判别法(随意方向)3件; |
第3储物柜:圆度与圆柱度及线轮廓度 | 圆度2件;圆柱度;线轮廓度2件;圆度误差判变法;*小二乘圆心;*小外接圆圆心2件;内接圆圆心2件;圆度*小包容区; |
第4储物柜:面轮廓度与平行度及垂直度 | 面轮廓度;平行度(1)一个方向a面对面;平行度(1)一个方向b线对面;平行度(1)一个方向c面对线;平行度(1)一个方向d线对线2件;平行度(2)互相垂直的两个方向;平行度在随意方向上;垂直度一个方向a面对面;垂直度一个方向b线对面;垂直度一个方向c面对线;垂直度一个方向d线对线2件;垂直度(2)互相垂直的两个方向;垂直度在随意方向上(线对面);垂直度误差判别法。 |
第5储物柜:倾斜度与同轴度 | 倾斜度在给定方向上a面对面;倾斜度在给定方向上b面对线;倾斜度在给定方向上c线对线3件;倾斜度在随意方向上线对面;同轴度3件。 |
第6储物柜:对称度与位置及跳动 | 对称度a面对面;对称度b线对面2件;对称度面对线;对称度线对线;位置度1点的位置度2件;位置度2线的位置度2件;位置度2在随意方向上2件;面的位置度;复合位置度;圆跳动1径向圆跳动2件;斜向圆跳动2件。 |
