1、写入电源：一相三线 AC220V±10% 50Hz；
2、交流AC带减慢速度调节速度电动机200W
3、电动机转动速度1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求为工业蜡。
6、外观尺寸：1000×700×1250mm
二、实验目的
1、理解插齿机教学模型各种传动副的构造特别点和用途，深入对各种类型的机械传动的感性认识和课程理论认识；
2、经过拼接组装对比解析不一样的传动特别点，提升学生动手能力和创新意识，培养学生工程实践
能力和创新能力。
3、深入对范成法加工齿轮的理解
三、功能特别点：

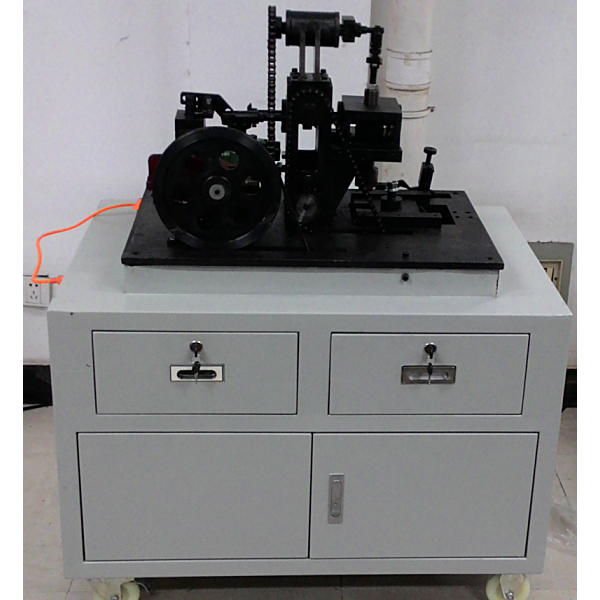

1、本实验台由：让刀结合、单级直齿圆柱齿轮减慢速度器结合、涡轮握杆减慢速度器结合、分流结合、刀具上下动作结合、刀具旋转结合、工件旋转结合、支撑储物柜体等八大部分构成。
2、塔底式蜗轮蜗杆减慢速度器传动模型块：要求设定有多种基础的传动机构,如：螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键协作等，可以构成插齿机床的传动系统，形成互相协调协作的范成动作、切削动作、进给动作、让刀动作，共五条传动路线。
3、工序技艺精致，应用可视化设计，构造通透、直观，能让学生在短时间内熟悉实操并理解模型构造、传动动作和作业原理。
四、注意事项
1、本机严禁在齿轮啮合不到位的状态下启动运行。
2、本机应尽量避免高速运行。
3、该模型只限于教学演示，供学生观摩内外构造。
4、本机在停止使用时，请注意防尘、防潮保管。
常见问题：
1、采购插齿机传动实验台,插齿机教学实验设备，是否赠送安装、培训服务呢？
答：如果采购插齿机传动实验台,插齿机教学实验设备的数量较少，我们是不含安装、培训的。如量大可包安装培训
2、插齿机传动实验台,插齿机教学实验设备都是自己生产的吗？都有什么产品资质？
答：我们是专业生产教学设备的企业，具有专业的生产设备，拥有多项专利与著作权，成立之初通过了ISO9001认证。
3、插齿机传动实验台,插齿机教学实验设备的产品图片都是实物图吗？
答：产品图片仅供参考，以实物为准，为了给客户更好的设备体验，我们一直在不断努力改进插齿机传动实验台,插齿机教学实验设备。
4、你们的插齿机传动实验台,插齿机教学实验设备是否能开增值税专用发票？
答：我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开插齿机传动实验台,插齿机教学实验设备的发票，您需要提供开票资料。
