二、技术功能：
1、写入电压（V）：三相四线制380V±10% 50Hz
2、作业环境：环境温度（℃）界限为-5～＋40℃
3、装置容量（KV）：＜1KVA
4、安全保护：漏电动作电流（A）≤30mA 过流保护、熔断器保护
5、外观尺寸：1600mm×700mm×1450mm
6、虚拟多用表功能数值：交流AC电压（V）测量范围档位分：10、50、250、1000；直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测试功能：垂直角度±15°距离1-30cm；三极管测量孔。

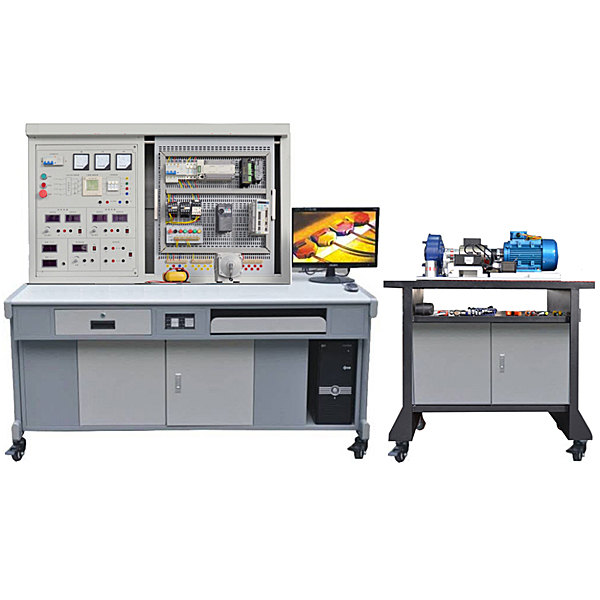

三、基础配备及功能：设备主要采用实验屏、实验箱式挂式模块件、实验器件材料、实验桌等构成。
（一）实验屏：实验屏为钢制双层亚光密纹喷塑构造，铝制操作面板，为实验箱式挂式模块件提供交流AC电源、直线DC稳压稳流电源，具体功能如下：
1、外部电源写入指示灯亮（提醒实操者外部电源已与实验台接通）。
2、推上三相漏电开关，三相电源向实验箱式挂式模块件等供电，三只450V电压（V）表指示输出线电压（V）。
3、低压交流AC电源：输出3V、6V、9V、12V、15V、18V、24V低压交流AC电源。
4、提供～220V插头座2只，为外部设备提供作业电源。
5、直线DC稳压稳流电源：电压（V）0-30V连续可调，内置式继电器自动换档，多圈电位器连续调动，输出电流（A）2A，设定有预设式限流保护功能。
教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（*多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
三用表拟真系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流AC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流AC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握多用表的正确使用方法。
（二）实验箱式挂式模块件及器件材料配备装备
1、维修电工箱式挂式模块件（一）
2、维修电工箱式挂式模块件（二）
3、维修电工箱式挂式模块件（三）
4、维修电工箱式挂式模块件（四）
5、维修电工箱式挂式模块件（五）
6、三相鼠笼异步电动机180W Y/△ 1台
7、plc箱式挂式模块件：三菱 FX1S-20MR
（三）实验桌：铝木构造，桌面为防火烧、防水浸、耐磨损高密度板，造型美观大方，坚固耐用。
四、实验项目：（箱式挂式模块件模型块式）
（一）电拖部分
1.三相电动机直接启动控制
2.三相电动机点动控制
3.三相电动机自锁运行控制
4.带电流（A）表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接限制动作控制
7.时间继电器控制电动机Y/△降压起动控制
8.作业台自动往返行程开关控制
（二）室内照明配电
1.插头座和一个开关控制一盏灯
2.日光灯线路的接线
3.声控开关控制白炽灯电子回路的接法
4.一相电度表直接接线电子回路
5.配电板的装配
6.两地控制一盏灯的接法
（三）PLC实验
1.PLC认识实验（软硬件构造、系统构成、基础指令练习、接线、编程下载等）
2.PLC拟真实验
3.PLC控制台三相异步电动机正反转控制
4.PLC控制台三相异步电动机Y/△启动控制
5.PLC控制台三相异步电动机降压启动控制
6.PLC控制台三相异步电动机能耗限制动作控制
7.PLC控制台三相异步电动机自锁运行控制
五、配备表单（每台配备装备表单）：(箱式挂式模块件模型块式）
| 序号 | 名称 | 数量 | |
| 1 | 实验屏 | 1个 | |
| 2 | 实验桌 | 1张 | |
| 3 | 实验箱式挂式模块件 | ||
| A | 实验箱式挂式模块件（一）//提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、一相电度表1只 | 各1个 | |
| B | 实验箱式挂式模块件（二）//提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只 | ||
| C | 实验箱式挂式模块件（三）//提供交流AC电流（A）表3只、电流（A）互感器3只 | ||
| D | 实验箱式挂式模块件（四）//提供交流AC电压（V）表1只、三相功率（W）因数表1只、电压（V）指示变换开关1只 | ||
| E | 实验箱式挂式模块件（五）//提供三相三线有功电度表1只 | ||
| F | PLC箱式挂式模块件：三菱 FX1S-20MR | ||
| 4 | 三相异步电动机 180W Y/△ | 1台 | |
