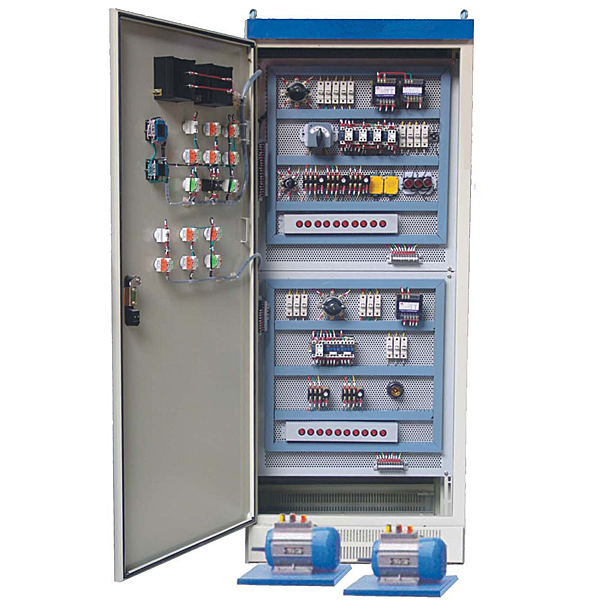

“DYDG-JS 维修电工技师技能实验台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它集plc、通信模型块、变频器、触摸屏、模仿实验对象、拟真系统、组态系统于一体。适合PLC可编程控制、变频调节速度控制、组网通讯实验教学及技师技能鉴定考核。
一、装置特别点
（一）每套实验台均由控制屏、实验桌、PLC主机结合套件、通信模型块、变频器、触摸屏、实验模型块等构成。
（二）应用挂式模块件构造，设定有开关量、模仿量、变频调节速度、控制对象、触摸屏、总线通信等单元，能完成逻辑、模仿、过程、动作等的控制实验教学。
（三）工控互联网组态监控实验教学：经过RS-485现场总线互联网，将学生装置（从站）PLC和教师主站PLC系统实行连接。学生装置（从站）的PLC运行PLC控制对象的程序。运用互联网集中监控的功能，教师主站PLC可以对互联网实行就地实时监控，符合现场控制要求。每个学生单独可以实行实操控制，经过PLC可以完成对上述各种实验对象的控制，并经过MCGS组态系统实行就地实时监控。
（四）装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实验考核时间及误实操次数。
二、技术功能
1.写入电源：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量（KV）：＜0.5KVA
4. 外观尺寸：1680mm×700mm×1300mm
5. 安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。
6.虚拟多用表功能数值：
交流AC电压（V）测量范围档位分：10、50、250、1000
直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000
欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K
电流（A）表档位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
红外发射检验测试功能：垂直角度±15°距离1-30cm
三极管测量孔
三、实验台的基础配备及功能
实验台由控制屏、实验桌、三菱主机实验结合套件、实验模仿对象箱式挂式模块件（含丰富的工业现场设备模仿实验对象）、实物对象、变频器箱式挂式模块件、触摸屏箱式挂式模块件、交流AC电动机、接触器、总线单元、通信模型块、工控组态系统、拟真系统、电动机导轨及测速机构等构成。
（一）控制屏
1、三相四线380V交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时设定有漏电警报指示及警报复位。定时器兼报警记录仪：平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。
2、直线DC电源：直线DC电压（V）0～15V可调输出一路，直线DC电流（A）0～20mA可调输出一路。
3、智能型直线DC电压（V）表:测量界限：0-1000V
4、智能型直线DC电流（A）表:测量界限：0-5A
5、功能模型块：八位电平显露、八位逻辑电平输出、八只点动开关、一组楼层及方向显露、八音盒、直线DC24V继电器、信号变换座若干。
6、FX主机实验结合套件：配备三菱FX3U-48 mT主机，包括数字量I/O（24路数字量写入），FX2N-485BD通信模型块（2路A/D写入、1路D/A输出）及RS-485通信模型块，配套SC-09编程电缆。
7、维修电工电子电动机与职业资格培训考评拟真系统
本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（*多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
8、单片机、plc可编程设计与控制虚拟拟真系统：
本系统基于unity3d研发，内置实验步骤、实验指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。
继电器控制：阅读实验指导书，并进入实验，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物柜中，限位器放置于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。
PLC控制：实验同继电器控制，多加PLC控制功能，在连线完成后，经过PLC编码按钮，进入程序语言编写界面，编写正向与反向2条程序，共有12个梯形图符文号，编写完成后，选用提供并上交实行程序检验。检验成功后，接通电源实行实操，结合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。
单片机控制：实验同继电器控制，多加单片机控制功能，在连线完成后，经过C编码按钮进入编程界面，写入正确的C语言代码，提供并上交检验成功后，接通电源实行实操，结合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。
（二）实验箱式挂式模块件
序号 | 实验考核模型块 | 序号 | 实验考核模型块 |
1 | 抢答器/音乐喷泉 | 9 | 工业洗衣机/电镀生产线 |
2 | 装配流水线/十字路口交通灯 | 10 | 步进电动机/直线动作 |
3 | 水塔水位/天塔之光 | 11 | 直线DC电动机控制/温度（℃）控制 |
4 | 自动送料装车/四节传送带 | 12 | 皮带运输机 |
5 | 多种液体混合装置 | 13 | 四层电梯 |
6 | 自动售货机 | 14 | 继电接触控制 |
7 | 自控轧钢机/邮件分拣机 | 15 | 三菱FR-D720SE-0.4KW（带RS485） |
8 | 机械手控制/自控成型机 | 16 | 7英寸昆仑通态 |
四、电动机导轨、光码盘测速系统及数字显露转动速度表：含有概括日本欧姆龙1024光电编码器及固定电动机的导轨等。在导轨操作面板上设定有五位数字显露转动速度表，显露当前转动速度；同时设定有光电编码信号输出，含有概括A、B两个通道；同时还设定有电压（V）反馈信号。
五、三相鼠笼异步电动机：交流AC380V/△
六、实物模型：
智能温室控制实验台(模仿量实物)
智能温室控制实验台主要采用温度（℃）设定、风机变速和上位机系统控制等几部分构成。温度（℃）的控制过程是将温度（℃）检验测试传感器收集的内、外部环境温度（℃）与设定温度（℃）值实行对比，PLC模仿量模型块按照温差值输出模仿量来控制加热器电压（V）从而控制加热的快慢，按照温差值给出风机相应信号来变换风机的高速、低速、停止三种运行模式。光照控制是按照温差值及内外光照信号来控制遮阳网的动作。整个实验过程既可以经过上位机系统实行控制和就地实时监控又可实行手动控制。能开展对智能温室的维护、设备实操及控制等技能实训，适合农业自动化等课程的实验教学。
七、实验桌
实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板；左右设定有两个大抽屉（带锁），用来存放工量具及图纸文档实训指导书，电脑桌联体设计，造型美观大方。
八、实验项目
（一）PLC模仿对象基础应用实验
1.电动机点动与自锁控制 2.电动机正反转控制 3.电动机带延时正反转控制 4.电动机星/三角换接起动控制 5.抢答器控制（优先级、数值运算） 6.数码显露控制 7.装配流水线控制 8. 音乐喷泉控制 9.天塔之光控制（闪烁、发射、流水型） 10.水塔水位控制（自动/手动，自诊断） 11.十字路口交通灯控制（声效、自动/手动） 12.自动送料装车系统控制 13.四节传送带控制 14.多种液体混合装置控制 | 15.机械手控制 16.自控轧钢机控制 17.邮件分拣机控制 18. 自控成型机控制 19.自动售货机控制 20.四层电梯控制 21.自动洗衣机控制 22.步进电动机控制 23.直线动作控制 24.电镀生产线控制 25.温度（℃）控制控制 26.直线DC电动机控制
|
（二）PLC、变频器、触摸屏的应用实验
29.变频器功能功能数值设定与实操 30.变频器报警与保护功能 31.变频器无级调节速度 32.变频器控制电动机正反转 33.外部端子点动控制 34.多段速度选用变频调节速度 35. 外部模仿量（电压（V）/电流（A））变频调节速度 36.瞬时停电启动控制 37.PID变频调节速度控制 38.PLC控制变频器外部端子的电动机正反转 | 39.基于PLC的程序运行控制 40.基于PLC模仿量控制变频开环调节速度 41.基于PLC通信方法的变频器开环调节速度 42.基于PLC通信方法的速度闭环定位控制 43.基于PLC模仿量方法的变频器闭环调节速度 44.PLC与人机界面HMI触摸屏通讯控制 45.PLC、人机界面HMI触摸屏与变频器通讯控制 46.PLC与人机界面HMI触摸屏数字量调节速度 47.PLC与人机界面HMI触摸屏模仿量调节速度 |
（三）现场总线互联网通信技术实验
48.基于MCGS的RS-485互联网通信技术
（四）PLC控制实物模型应用实验
智能温室控制实验台(模仿量实物)
八、配备表单
名称 | 型号 | 数量 | 单位 | 备注 |
PLC实验台 | 三菱FX3U-48 mT含FX0N-3A | 1 | 套 | |
FX3U-485BD通讯模型块 | 1 | 块 | ||
JDJS-02A实验屏 | 1 | 台 | ||
SC-09通信编程电缆 | 1 | 条 | ||
实验模型块 | 实验模型块1 | 1 | 块 | |
实验模型块2 | 1 | 块 | ||
实验模型块3 | 1 | 块 | ||
实验模型块4 | 1 | 块 | ||
实验模型块5 | 1 | 块 | ||
实验模型块6 | 1 | 块 | ||
实验模型块7 | 1 | 块 | ||
实验模型块8 | 1 | 块 | ||
触摸屏实验模型块 | 1 | 块 | ||
变频器模型块 | 1 | 块 | ||
电动机 | 三相鼠笼式异步电动机380V | 1 | 台 | |
电动机及导轨 | 220V电动机及导轨含1024编码器以及转动速度表 | 1 | 台 | |
模型 | 智能温室控制实验台 | 1 | 台 | |
散件 | 交流AC接触器 | 3 | 个 | |
网孔板 | 1 | 个 | ||
时间继电器 | 1 | 个 | ||
按钮 | 3 | 个 | ||
交流AC指示灯 | 3 | 个 | ||
热继电器 | 2 | 个 | ||
装配塑料件 | 若干 | |||
系统 | 演示板原程序 | 1 | 套 | |
拟真系统 | 1 | 套 | ||
实验桌 | 实验桌 | 1 | 张 | |
说明书 | 实验指导 | 2 | 册 | |
连接线 | 实验叠插连接线100CM | 40 | 条 | |
实验叠插连接线30CM | 10 | 条 |
